Densistat 56
SF₆氣體密度控制器

Densistat 56 氣體密度控制器用于監測GIS、GIL等高壓電力設備中SF₆氣體或混合絕緣氣體的密度。卓越超群的性能來自于獨特的“參比”技術。

獨特的“參比”技術原理：Densistat 56使用了一個與被測氣室充入相同絕緣氣體的小氣室作為參比基準。參比氣室與被測氣室之間采用一個密閉的金屬波紋管隔開，當兩者處于相同的溫度環境時，被測氣室中的氣體密度一旦發生改變將導致氣壓的差異。壓差會導致波紋管伸縮變形，繼而通過連桿和壓板等機構驅動微動開關，發出氣體密度異常的報警信號。密度“參比”技術無需溫度補償，沒有補償元件引起的額外誤差。

銷售：Jerry Zhu
電話：189 1527 8327

郵件咨詢資料下載

應用

氣體絕緣組合電器（GIS）
氣體絕緣輸電線路（GIL）
罐式及柱式斷路器（HVCB）
氣體絕緣變壓器（GIT）
高壓互感器（HVIT）
發電機斷路器（GCB）

產品介紹技術參數

產品特性

1、高精確度、無溫度補償誤差

2、極其優異的抗振性能

3、高效長期穩定性、無需再校準

4、寬溫工作（-40…+70°C）

5、堅固的結構和免維護設計

6、IP67防護等級

7、可提供4組報警接點

8、適用于混合絕緣氣體密度監視

產品簡述

獨特的“參比”技術原理：Densistat 56 使用了一個與被測氣室充入相同絕緣氣體的小氣室作為參比基準。參比氣室與被測氣室之間采用一個密閉的金屬波紋管隔開，當兩者處于相同的溫度環境時，被測氣室中的氣體密度一旦發生改變將導致氣壓的差異。壓差會導致波紋管伸縮變形，繼而通過連桿和壓板等機構驅動微動開關，發出氣體密度異常的報警信號。密度“參比”技術無需溫度補償，沒有補償元件引起的額外誤差。

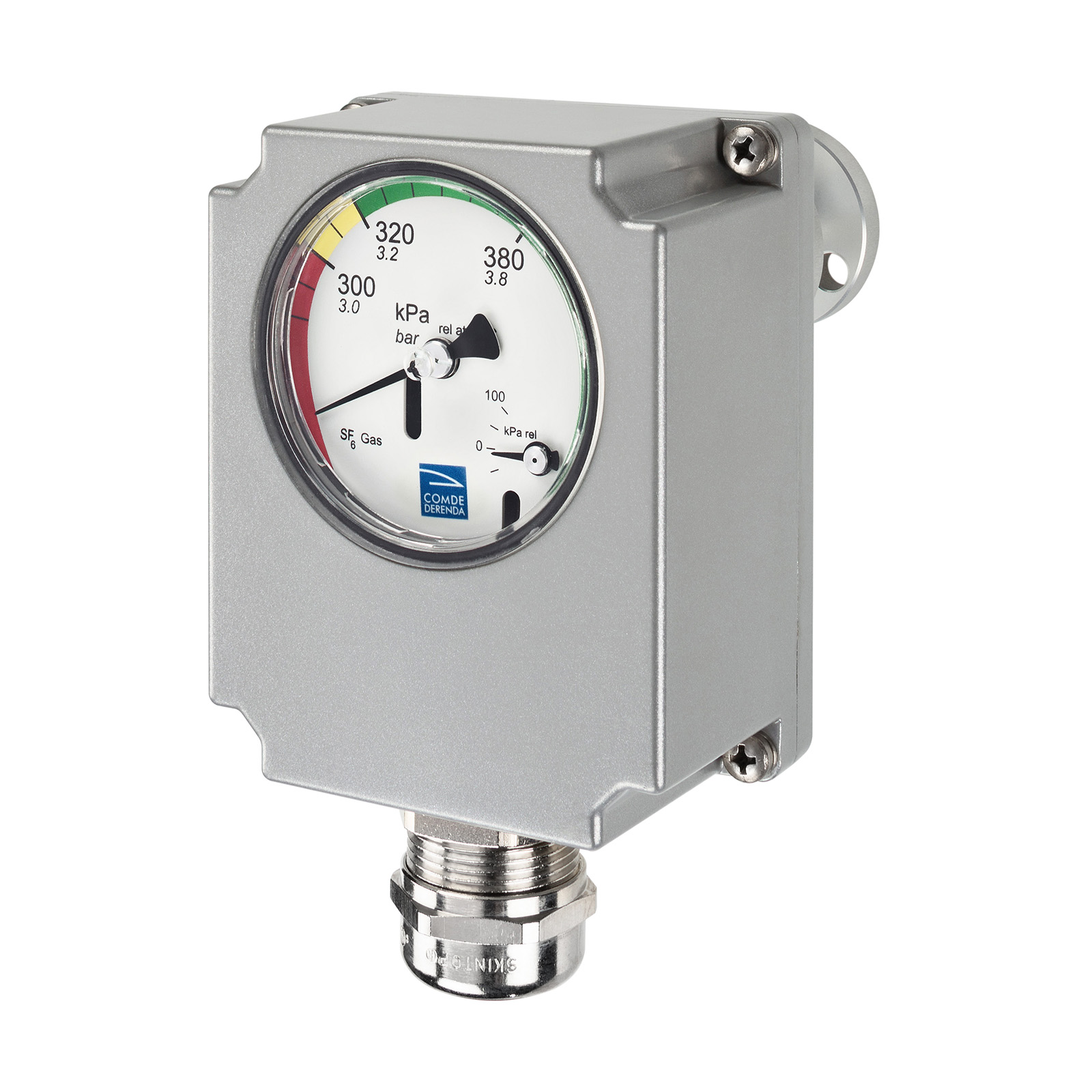

以不同顏色標記刻度的表盤（直徑55mm）顯示電力設備氣室中SF₆氣體在 20℃ 時的相對壓力數值。一旦出現氣體泄漏導致密度的下降，表盤上的指針將指示這一變化。各顏色區及其標記點均可按客戶要求訂制，微動開關的動作壓力值也可按照客戶需求進行整定。

作為選項功能，Densistat 56 還可配置第二個氣壓檢測元件及一個零壓表盤，用于零氣壓和低氣壓的查看。

Densistat 56 可配置多達4個含單刀雙擲觸點的微動開關，所有接點連接到裝置內部的可插拔式接線端子排上，外部電纜通過裝置外殼底部的密封電纜接頭可以方便的引入儀表內部進行接線。

僅使用一把螺絲刀即可方便地裝卸外殼、接線盒、密封電纜接頭和插拔式接線端子排等部件。

測量機構的設計布置和抗振型微動開關的應用消除了任何因為振動沖擊而可能導致的電接點誤動作。

外殼上的通氣孔內置 GORE-TEX® 薄膜避免內部受潮結露。

監測壓力范圍	0…10 bar/0…145 psi	動作精度	±0.08 bar/1.2 psi
回程差	<0.15 bar/2.2 psi	指示偏差	±0.1 bar @ 2 0℃
零位指示范圍	- 1…0…3.0 b ar/- 15…0…44 psi
額定電氣負載	AC 250V, 10(2)A DC 250V, 0.2 (0.2)A DC 125V, 0.4(0.25)A DC 60V, 1.5(0.4)A DC 48V, 1.9(0.7)A DC 30V, 3.0(2)A
參考氣室漏氣率	<0.005bar/年（5×10^{- 9}mbar·l/s）	工作溫度	- 40…+70℃/- 40…+158℉
電氣絕緣指標	對地 2kV (50/60Hz)	儲存溫度	- 50…+80℃/- 58…+176℉
防電涌指標	IEC 61000- 4- 5 對地 5kV 1.2/50 μs	抗沖擊性能	70g
抗振性能	>4g @ 20…80Hz （充入距報警值5kPa的氣壓） >20g （充入額定工作氣壓）	導線連接形式	IEC 60947 Ph önix Combicon端子最大可接線芯2.5mm²
防護等級	IEC 60529: IP67	電纜接頭規格	M25×1.5 EMV
電接點輸出	1至4組（每組包括1常開1常閉干接點）	外殼材質	AlSi12鋁合金 RAL9006粉末涂層
電接點機械壽命	10,000,000次開合	參考氣室	1.4541/ 1.4301不銹鋼
觸頭材質	銀Ag	觀察窗	亞克力玻璃（抗紫外線及臭氧處理）
接觸電阻	<100mΩ （1A 12V DC）	表盤尺寸	直徑56mm
絕緣電阻	>100MΩ （500V DC）	重量	約590克
