Densistat 100
SF6氣體密度控制器

Densistat 100 氣體密度控制器用于監測GIS、GIL等高壓電力設備中SF6氣體或混合絕緣氣體的密度。卓越超群的性能來自于獨特的“參比”技術。

獨特的“參比”技術原理：Densistat 100使用了一個與被測氣室充入相同絕緣氣體的小氣室作為參比基準。參比氣室與被測氣室之間采用一個密閉的金屬波紋管隔開，當兩者處于相同的溫度環境時，被測氣室中的氣體密度一旦發生改變將導致氣壓的差異。壓差會導致波紋管伸縮變形，繼而通過連桿和壓板等機構驅動微動開關，發出氣體密度異常的報警信號。密度“參比”技術無需溫度補償，沒有補償元件引起的額外誤差。

銷售：Jerry Zhu
電話：189 1527 8327

型號：Densistat 100



郵件咨詢 資料下載

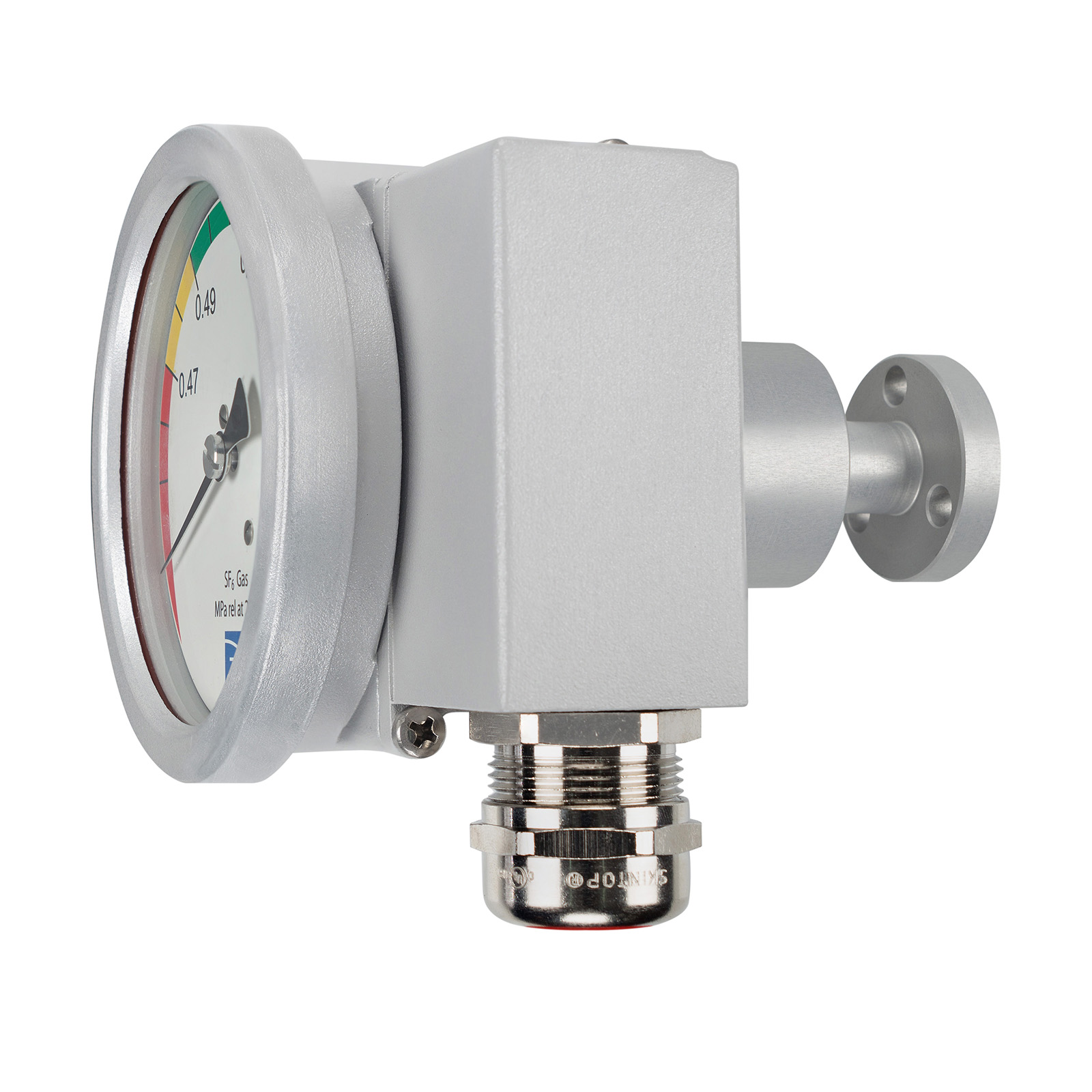

Densistat 100
Densistat 100

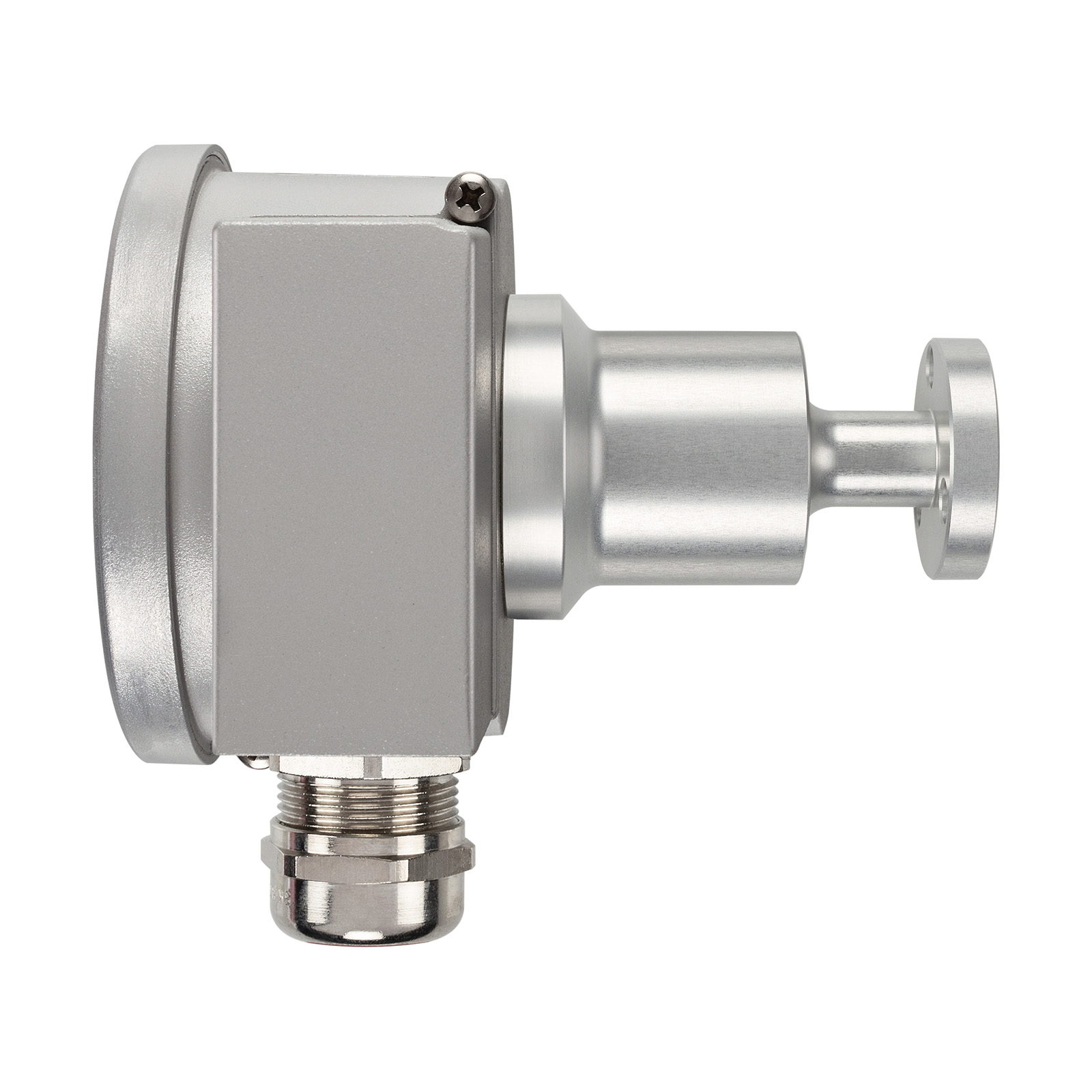

Densistat 100

應用

  • 氣體絕緣組合電器（GIS）
  • 氣體絕緣輸電線路（GIL）
  • 罐式及柱式斷路器（HVCB）
  • 氣體絕緣變壓器（GIT）
  • 高壓互感器（HVIT）
  • 發電機斷路器（GCB）
產品介紹技術參數
產品特性
1、高精確度、無溫度補償誤差
2、極其優異的抗振性能
3、高效長期穩定性、無需再校準
4、寬 溫工作（-40…+70°C）
5、堅固的結構和免維護設計
6、IP67防護等級
7、可提供4組報警接點
8、適用于混合絕緣氣體密度監視

產品簡述
        獨特的“參比”技術原理：Densistat 100 使用了一個與被測氣室充入相同絕緣氣體的小氣室作為參比基準。參比氣室與被測氣室之間 采用一個密閉的金屬波紋管隔開，當兩者處于相同的溫度環境時，被測氣室中的氣體密度一旦發生改變將導致氣壓的差異。壓差會導致波紋管伸縮變形，繼而通過連桿和壓板等機構驅動微動開關，發出氣體密度異常的報警信號。密度“參比”技術無需溫度補 償，沒有補償元件引起的額外誤差。

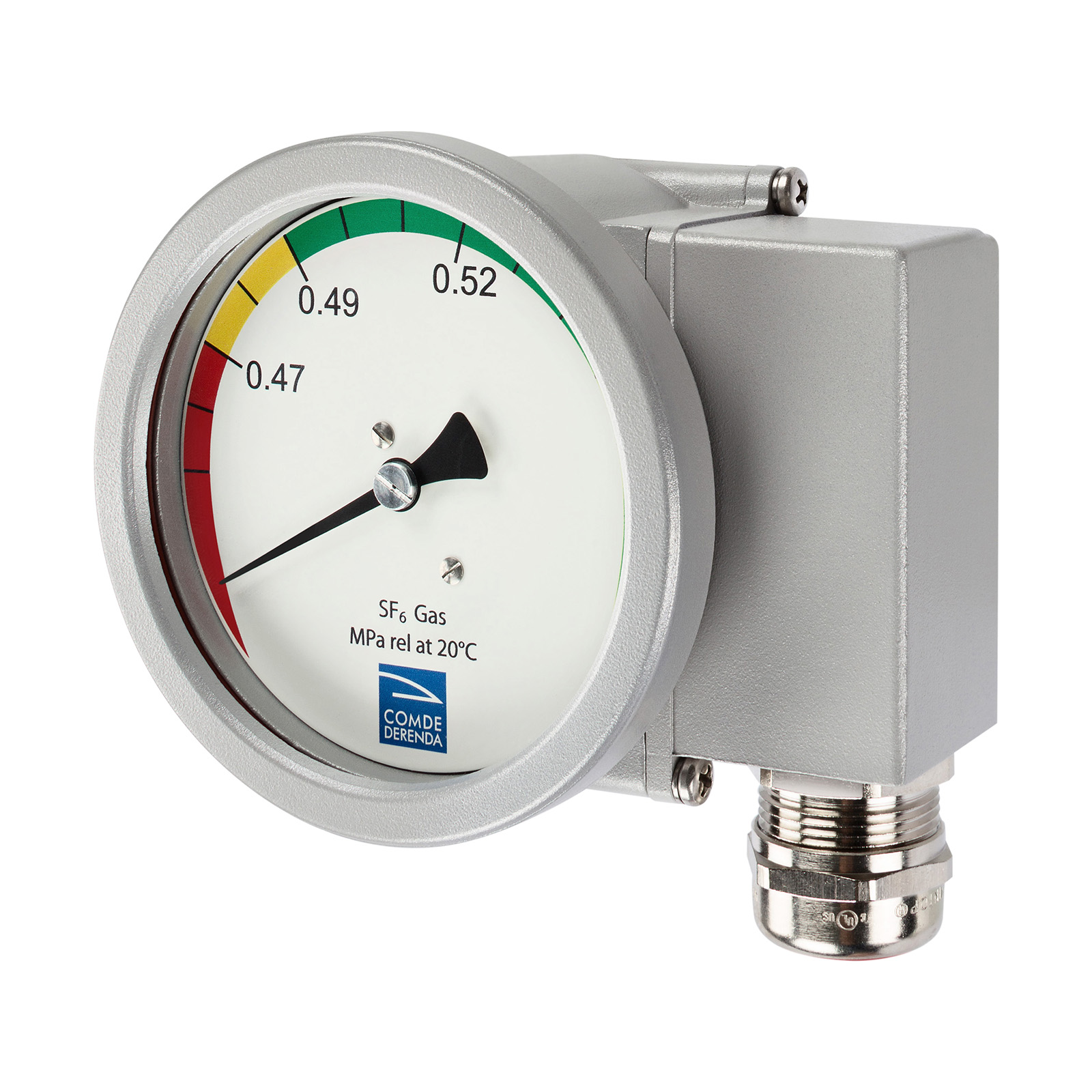

        以不同顏色標記刻度的表盤顯示電力設備氣室中SF6氣體在 20℃ 時的相對壓力數值。一旦出現氣體泄漏導致密度的下降，表盤上的指針將指示這一變化。各 顏色區及其標記點均可按客戶要求訂制，微動開關的動作壓力值也可按照客戶需求進行整定。

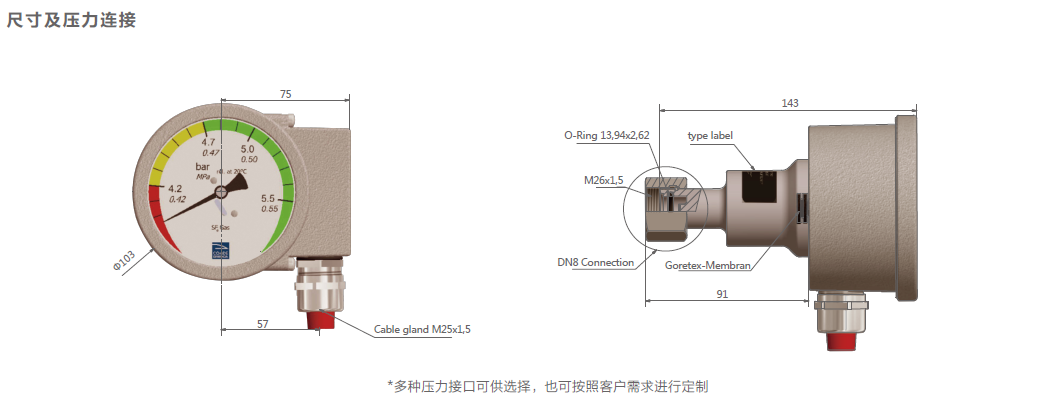

        加大的表盤尺寸（直徑103mm）更利于遠距離查看。電纜側出線和壓力連接多方向、多角度可選的設計使安裝、替 換工作更為靈活。作為選項功能，Densistat 100 還可配置第二個氣壓檢測元件及一個零壓表盤，用于零氣壓和低氣壓的查看。Densistat 100 可配置多達4個含單刀雙擲觸點的微動開關，所有接點連接到裝置內部的可插拔式接線端子排上，外部電纜通過裝置外殼底部的 密封電纜接頭可以方便的引入儀表內部進行接線。
        僅使用一把螺絲刀即可方便地裝卸接線盒、密封電纜接頭和插拔式接線端子排等部件。
        測量 機構的設計布置和抗振型微動開關的應用消除了任何因?yàn)檎駝?dòng)沖擊而可能導致的電接點誤動作。
        外殼上的通氣孔內置 GORE-TEX® 薄膜避免內部受潮結露。
監測壓力范圍 0…10 bar/0…145 psi 動作精度 ±0.08 bar/1.2 psi
回程差 <0.15 bar/2.2 psi 指示偏差 ±0.1 bar @ 2 0℃
零位 指示范圍 - 1…0…3.0 b ar/- 15…0…44 psi
額定電氣負載 AC 250V, 10(2)A
DC 250V, 0.2 (0.2)A
DC 125V, 0.4(0.25)A
DC 60V, 1.5(0.4)A
DC 48V, 1.9(0.7)A
DC 30V, 3.0(2)A
參考?xì)馐衣饴?/strong> <0.005bar/年 （5×10-9mbar·l/s） 工作溫度 - 40…+70℃/- 40…+158℉
電氣絕緣指標   對地 2kV (50/60Hz) 儲存溫度 - 50…+80℃/- 58…+176℉
防電涌指標 IEC 61000- 4- 5 對地 5kV 1.2/50 μs 抗沖擊性能 70g
抗振性能 >4g @ 20…80Hz （充入距報警值5kPa的氣壓）
>20g （充入額定工作氣壓）		 導線連接形式 IEC 60947 Ph önix Combicon端子
最大可接線芯2.5mm2
防護等級 IEC 60529: IP67 電纜接頭規格 M25×1.5 EMV
電接點輸出 1至4組（每組包括1常開1常閉干接點） 外殼材質 AlSi12鋁合金 RAL9006粉末涂層
電接點機械壽命 10,000,000次開合 參考?xì)馐?/strong> 1.4541/ 1.4301不銹鋼
觸頭材質 銀Ag 觀察窗 亞克力玻璃（抗紫外線及臭氧處理）
接觸電阻 <100mΩ （1A 12V DC） 表盤尺寸 直徑103mm
絕緣電阻 >100MΩ （500V DC） 重 量 約800克

?
